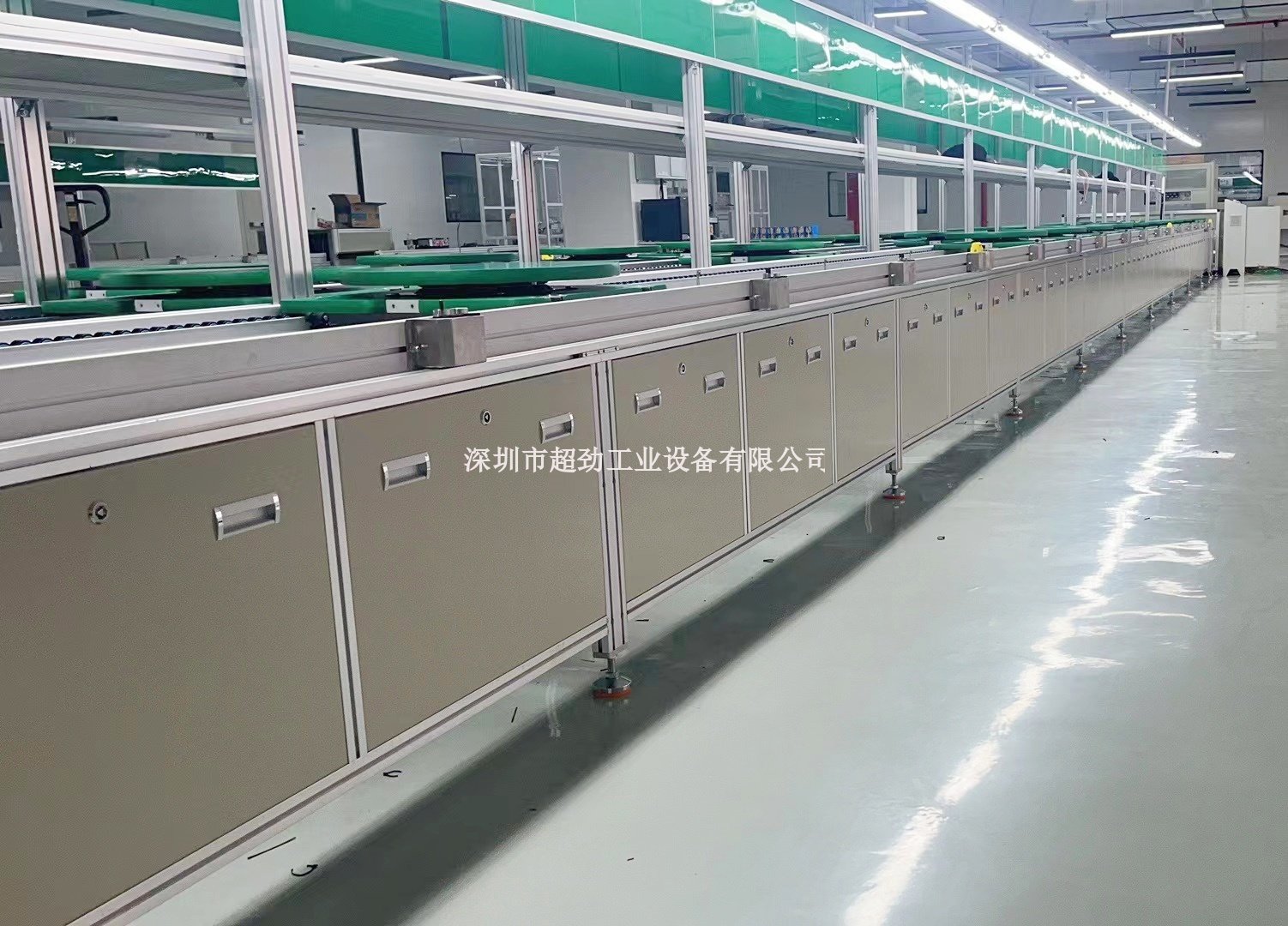

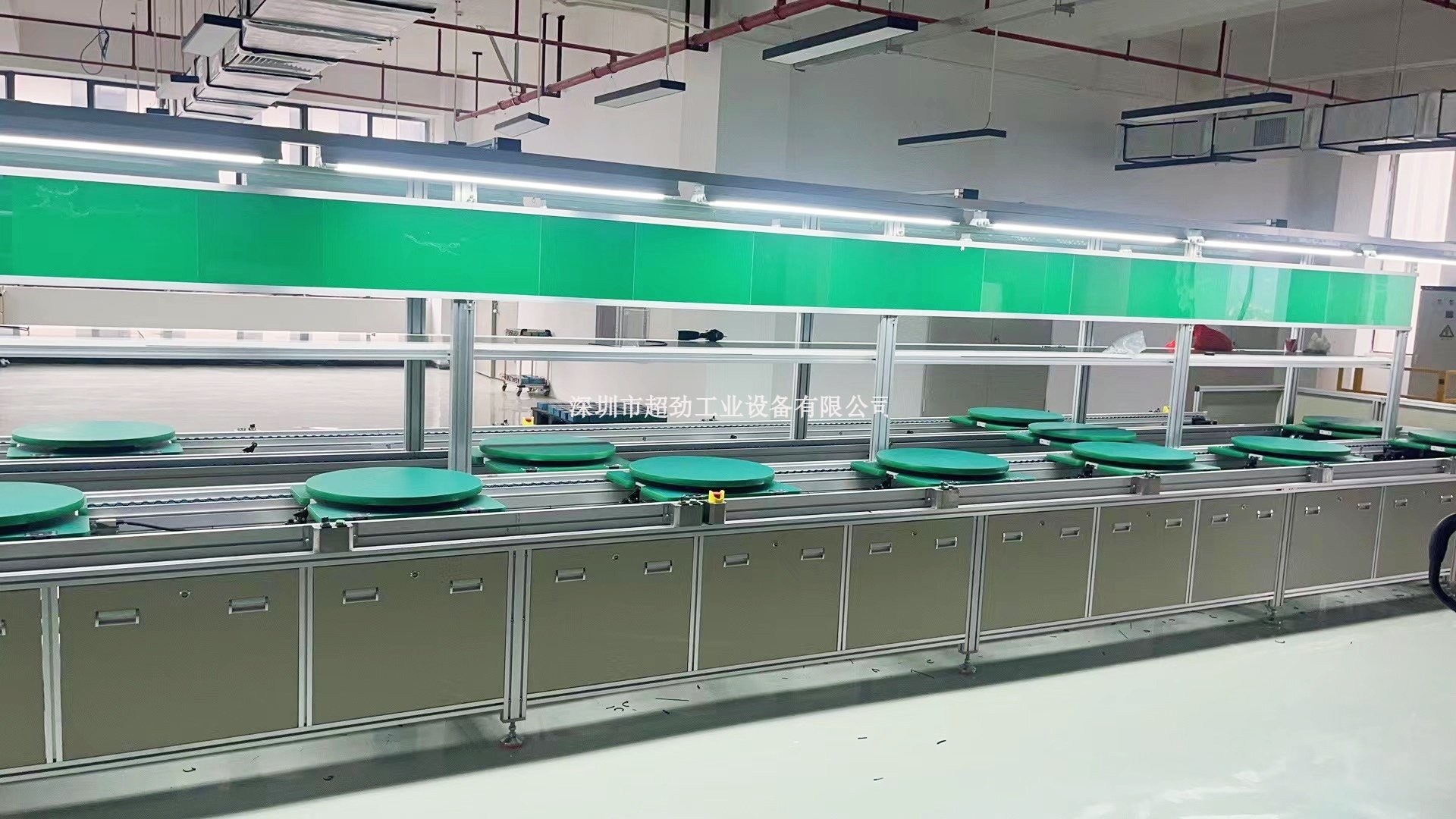

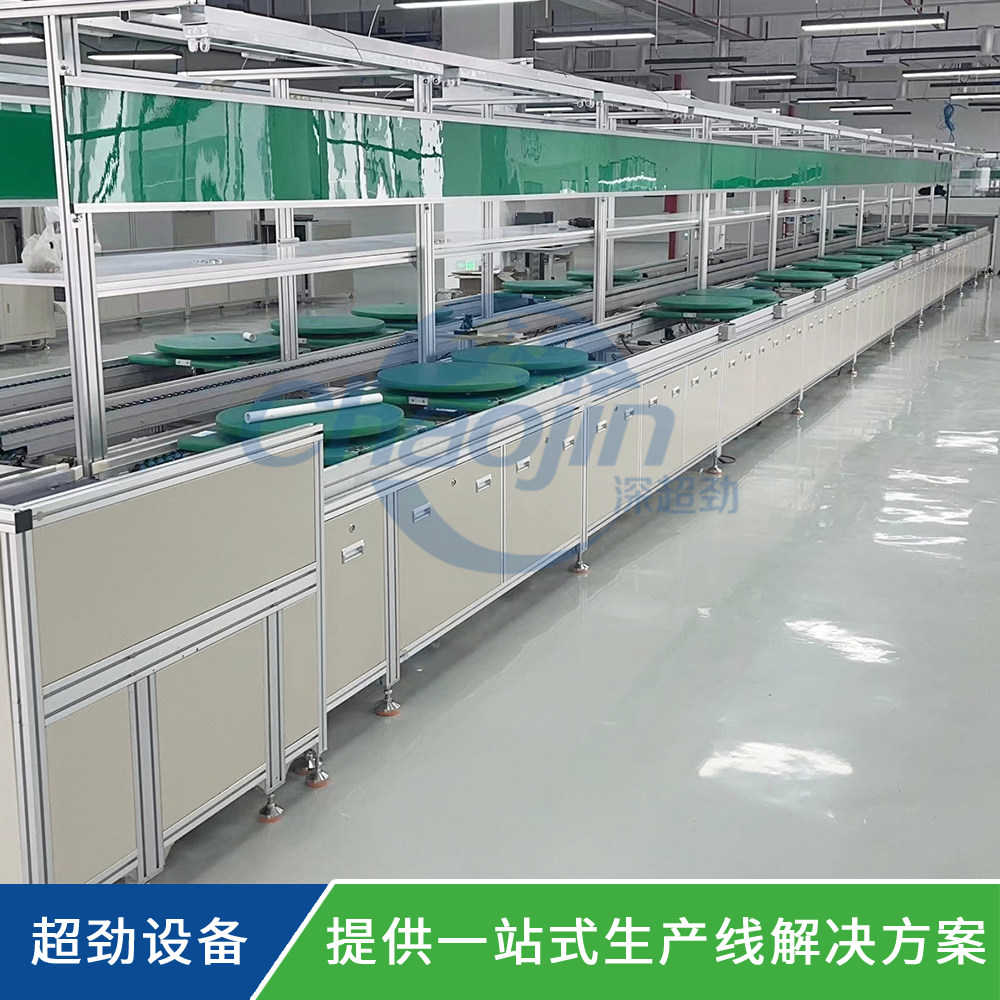

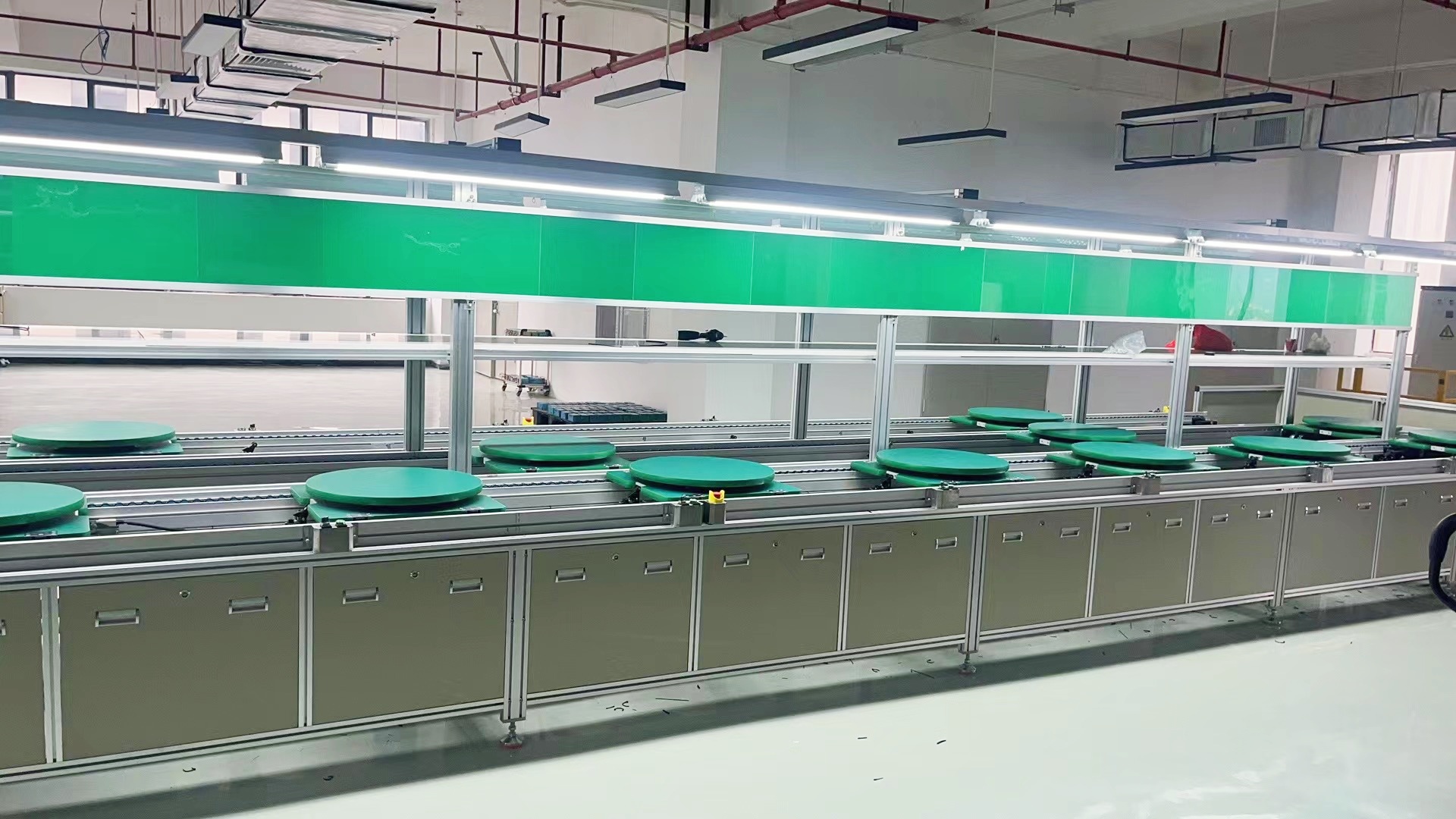

商顯屏模組倍速鏈組裝輸送線是一種專為商用顯示屏模組裝配設計的自動化輸送設備，結合了倍速鏈傳動技術與柔性生產需求，廣泛應用于電子電器、機電等行業的生產線。其**功能是通過鏈條牽引工裝板實現物料的高效轉運與**定位，支持模組的組裝、檢測、老化測試等全流程作業。

該設備具有輸送速度可調（2-20米/分）、承載能力強、兼容多規格產品等特點，線體寬度（250-900mm）和長度（單段30-40m）可根據生產需求定制，框架材質可選鋁型材或碳鋼，適應商顯屏模組的精密裝配場景。

商顯屏模組倍速鏈組裝輸送線的**組成與工作原理

機械結構與**部件

驅動系統：由馬達、牙箱、傳動鏈輪組成驅動機頭，提供動力輸出；張緊機尾用于調節鏈條張力，確保運行穩定。

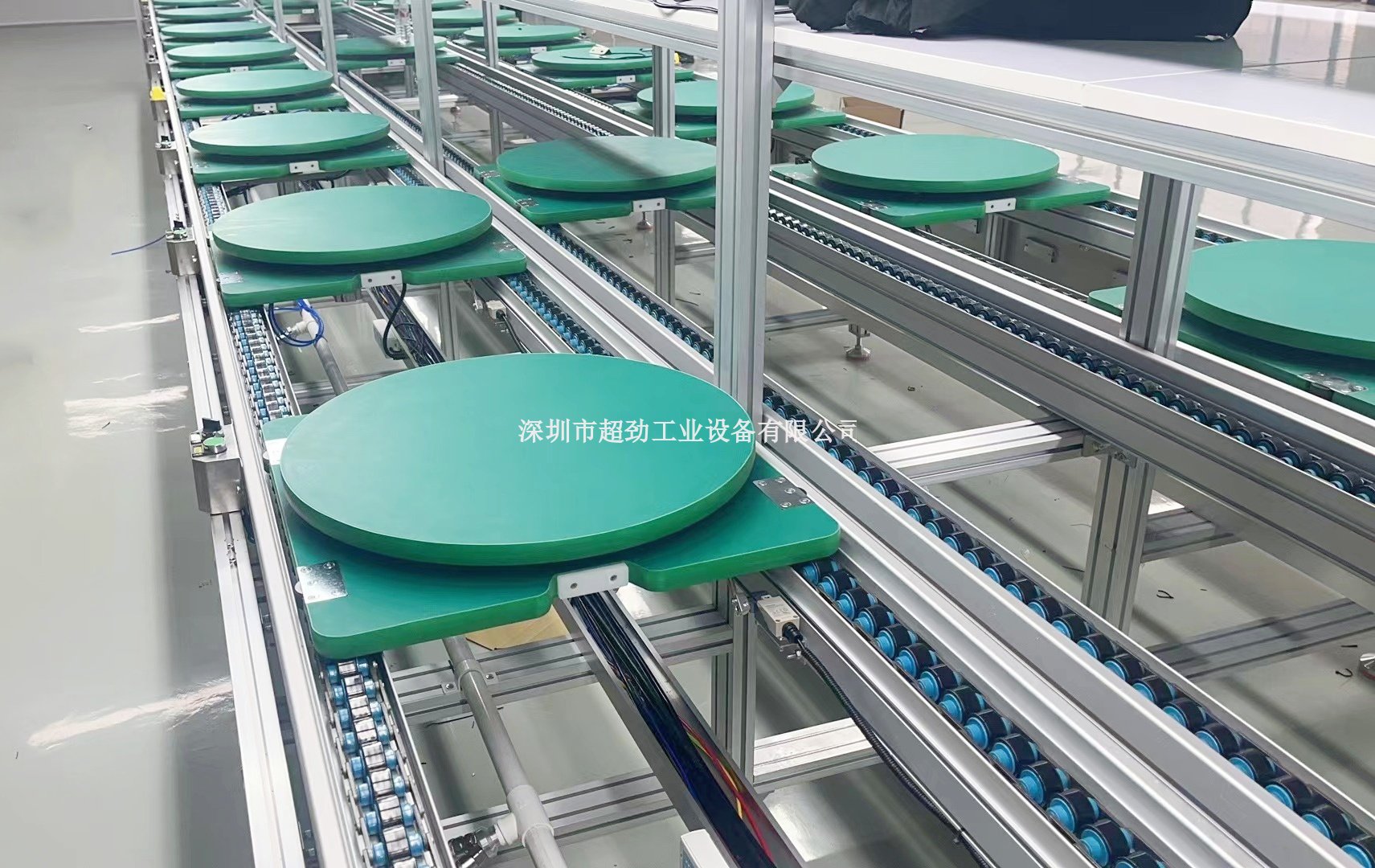

輸送段：采用特制鋁型材框架，配置雙節距滾輪鏈或差速鏈（2.5倍速/3倍速），工裝板材質可選鋼板、工程塑料板等，用于承載模組物料。

輔助功能模塊：可集成直角移栽機實現平面轉向輸送，或加裝專機、輔機完成檢測、老化等工序，支持工裝板循環使用不下線體。

工作流程與控制邏輯

物料上料與信息錄入：操作人員將模組物料裝入工裝板，通過條形碼掃描儀錄入托盤信息，生產管理系統生成包含入口/出口位置的生產指令。

自動化輸送與定位：PLC控制系統依據生產指令，驅動鏈條以設定速度（如老化測試段低速、組裝段高速）輸送工裝板，通過路徑叉口裝置和升降機實現多工位流轉。 工業輸送機

工序協同與節拍控制：支持強制節拍或自由節拍運行，各工位按工藝指導書完成組裝、接線、測試等操作，輸送線自動銜接下一工序。

商顯屏模組倍速鏈組裝輸送線的維護保養與安全規范

日常維護與定期保養

一級維護（每日）：檢查線體無雜物堆積、急停按鈕狀態正常，開機前點試1-2次；下班后清理廢渣，避免物料掉入鏈條軌道。

二級維護（每2-4周）：由專人進行減速器潤滑（按說明書加油）、鏈條張緊度調整、電氣控制部分燒損檢查。

潤滑要求：機械運動部件（如鏈輪、軸承）需定期加注潤滑油，確保傳動效率和壽命。

安全操作與故障處理

緊急停機與防護：運行中遇緊急情況需立即按下紅色急停按鈕；嚴禁手、腳伸入鏈條軌道，放置工裝板時需輕放于線體中部。

跑偏調整方法：若輸送帶偏移，需檢查托輥中心線重合度（偏差≤3mm）、頭/尾機架軸承座平面度（偏差≤1mm），并調整物料在工裝板上的居中位置。

商顯屏模組倍速鏈組裝輸送線的選型與行業適配

關鍵參數與定制要點

參數項 常規范圍/選項 商顯屏模組適配建議

線體寬度 250-900mm 600-800mm（適配主流模組尺寸）

輸送速度 2-20米/分 組裝段5-10米/分，老化段2-5米/分

鏈條類型 等速鏈/2.5倍速鏈/3倍速鏈 3倍速鏈（需快速流轉場景）

電源配置 單相220V/三相380V 三相380V（適配大功率驅動與檢測設備）

典型應用場景

電子電器行業：LED屏模組、平板電視、商顯機組裝測試線。

自動化生產線：結合倍速鏈的高效性與柔性，可與機器人工作站、視覺檢測系統集成，滿足商顯屏模組的高精度裝配需求。
